Jak podłączyć lampy robocze LED w ciągniku, by nie przeciążyć instalacji?

Najbezpieczniej podłączyć lampy robocze LED w ciągniku przez osobny obwód zasilany z akumulatora, zabezpieczony bezpiecznikiem i sterowany przekaźnikiem. Włącznik w kabinie powinien uruchamiać tylko cewkę przekaźnika, a nie zasilać lamp bezpośrednio.

Czego potrzebujesz?

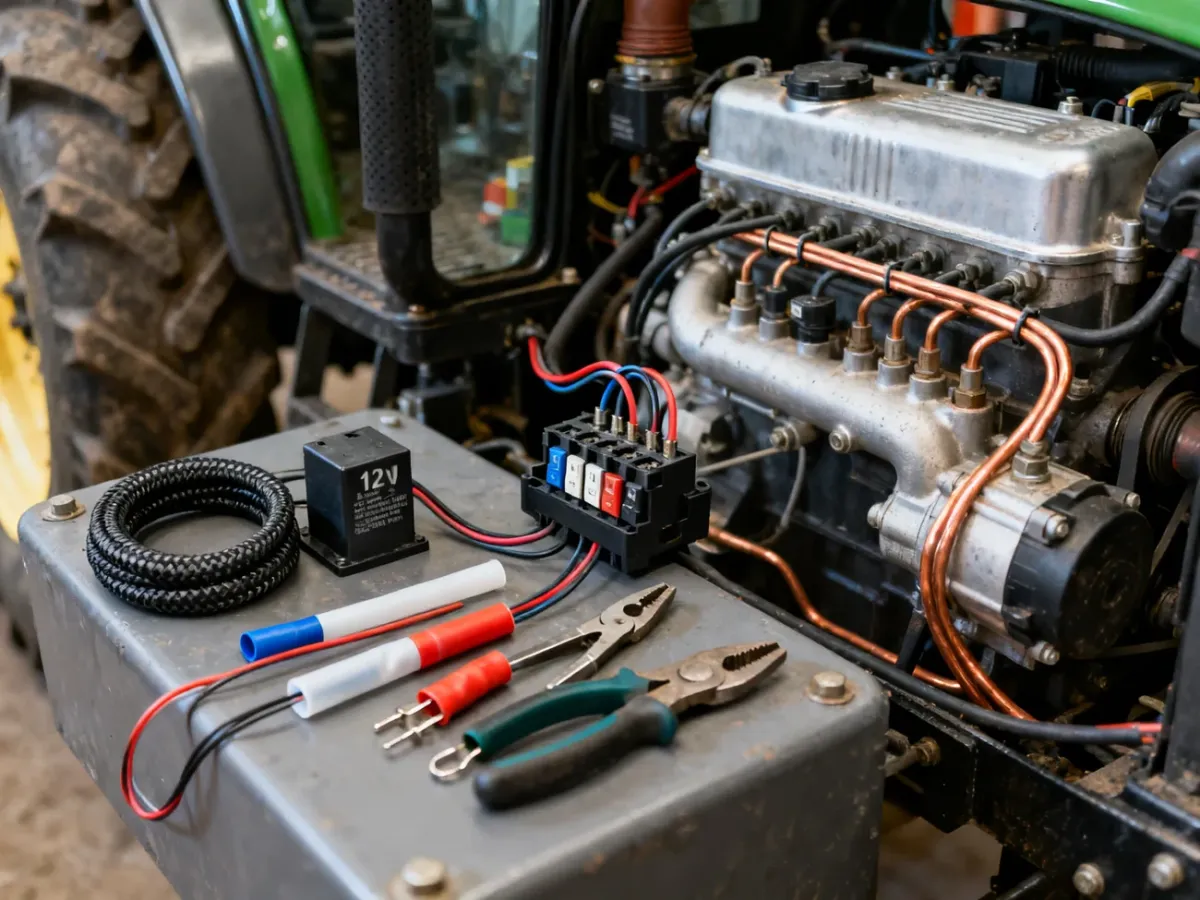

Do montażu przygotuj elementy przeznaczone do instalacji 12 V:

• Przekaźnik 12 V o obciążalności 30–40 A wraz z gniazdem.
• Bezpiecznik z oprawką zamontowany możliwie blisko dodatniego bieguna akumulatora.
• Przewody miedziane o przekroju dobranym do sumarycznego prądu lamp i długości przewodów.
• Konektory, rurki termokurczliwe, peszel oraz opaski do mocowania wiązki.
• Włącznik w kabinie przeznaczony do sterowania przekaźnikiem.

Przed rozpoczęciem prac odłącz akumulator. Pozwoli to ograniczyć ryzyko zwarcia podczas prowadzenia przewodów i zaciskania konektorów.

Jak dobrać bezpiecznik i przewody?

Moc lamp LED obliczaj łącznie. Jeżeli montujesz dwie lampy po 50 W, całkowite obciążenie wynosi 100 W. Natężenie prądu obliczysz ze wzoru P = U × I, czyli po przekształceniu I = P / U.

Dla instalacji 12 V dwie lampy o łącznej mocy 100 W pobiorą około 8,3 A. Do tej wartości dobiera się bezpiecznik z niewielkim zapasem, ale zawsze trzeba też uwzględnić obciążalność przewodu. Bezpiecznik ma chronić wiązkę przed skutkami zwarcia, a nie zastępować przewód o właściwym przekroju.

Przykładowe wartości dotyczą instalacji 12 V i orientacyjnego poboru prądu. Jeśli przewody są długie, mają więcej połączeń albo biegną w gorącym miejscu, wybierz większy przekrój. Zbyt cienki przewód powoduje spadek napięcia, grzeje się i może doprowadzić do stopienia izolacji.

Nie kieruj się wyłącznie mocą deklarowaną przez producenta lampy. Niektóre tanie lampy LED pobierają więcej prądu, niż wynikałoby to z opisu. Po montażu warto zmierzyć rzeczywisty pobór.

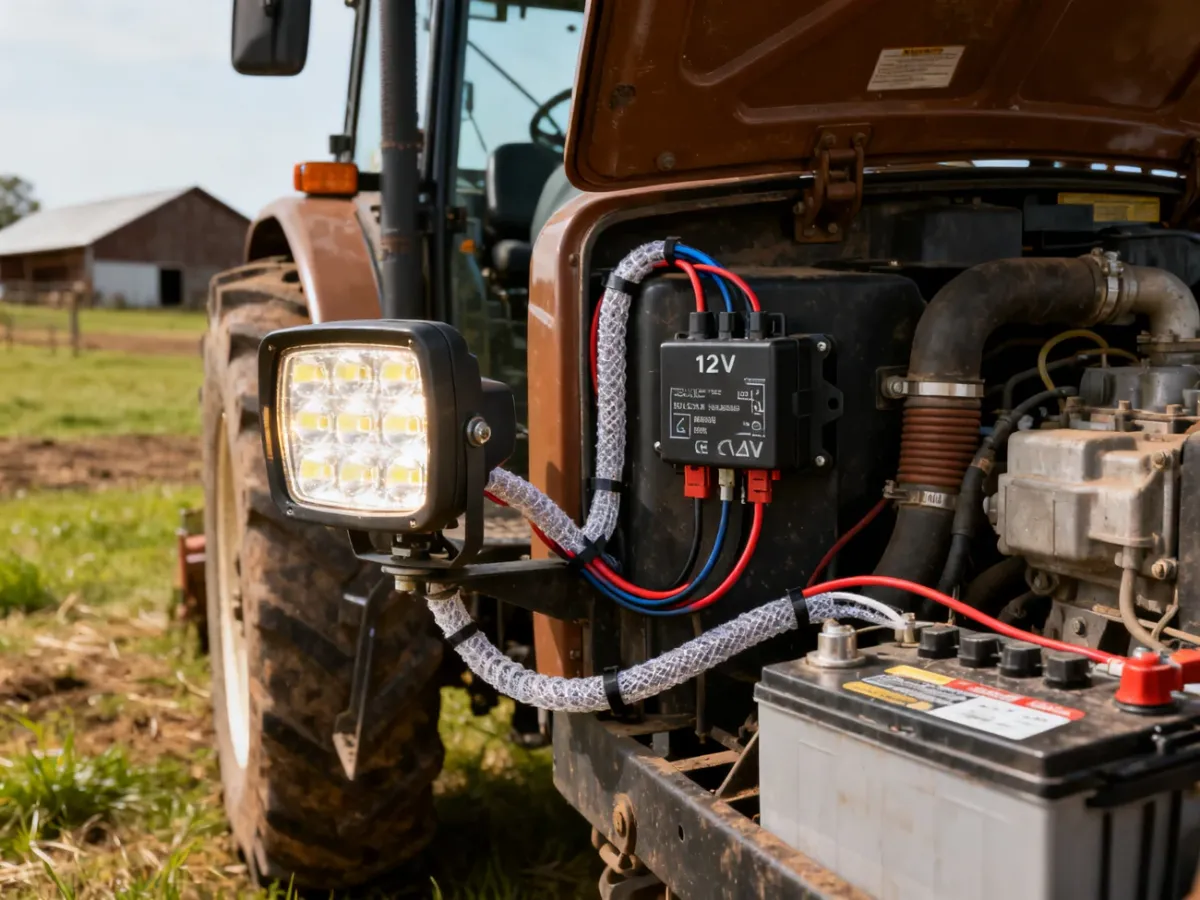

Jak podłączyć lampy przez przekaźnik?

1. Odłącz akumulator. Zdejmij najpierw przewód ujemny, a podczas pracy zabezpiecz przewody przed przypadkowym zetknięciem z metalowymi elementami.
2. Wybierz miejsce dla przekaźnika. Zamontuj go możliwie blisko akumulatora, w miejscu osłoniętym przed wodą i błotem. Krótszy przewód zasilający oznacza mniejsze spadki napięcia.
3. Podłącz zasilanie główne. Przewód z dodatniego bieguna akumulatora poprowadź najpierw do bezpiecznika, a dopiero za nim do styku zasilającego przekaźnika. Oprawka bezpiecznika powinna znajdować się blisko akumulatora.
4. Podłącz wyjście przekaźnika. Ze styku wyjściowego poprowadź przewód do lamp roboczych. Jeśli lamp jest kilka, możesz rozdzielić zasilanie w zabezpieczonej puszce albo zastosować osobne obwody dla lamp przednich i tylnych.
5. Podłącz masę. Przewód ujemny lamp połącz z solidnym punktem masowym albo poprowadź go bezpośrednio do ujemnego bieguna akumulatora. Miejsce masowe oczyść z farby i zabezpiecz przed korozją.
6. Podłącz sterowanie. Jeden przewód włącznika połącz z plusem po stacyjce albo z innym źródłem napięcia sterującego, a drugi doprowadź do cewki przekaźnika. Drugi zacisk cewki podłącz do masy.
7. Sprawdź wiązkę. Przewody zabezpiecz peszlem, przymocuj z dala od kolektora wydechowego, paska klinowego, wentylatora i ruchomych elementów.
8. Podłącz akumulator i wykonaj próbę. Włącz lampy na kilka minut, sprawdź działanie włącznika i skontroluj temperaturę przewodów, konektorów oraz przekaźnika.

Przekaźnik jest ważniejszy dla ochrony włącznika niż sam bezpiecznik. Bez niego cały prąd lamp płynąłby przez przewód prowadzony do kabiny i przez mały włącznik. Przekaźnik pozwala użyć krótkiego, grubszego przewodu w obwodzie lamp, natomiast włącznik steruje tylko niewielkim prądem cewki.

Dlaczego nie podłączać lamp bezpośrednio do oryginalnego włącznika?

Fabryczny włącznik świateł może nie być przygotowany do przenoszenia dodatkowego obciążenia. Dotyczy to szczególnie starszych ciągników, w których instalacja ma już utlenione styki, kruchą izolację albo przewody o niewielkim przekroju.

Bezpośrednie wpięcie lamp pod istniejący włącznik może powodować grzanie styków, ich wypalanie, spadki napięcia i przypadkowe wyłączanie oświetlenia. Nie traktuj też podłączenia pod światła pozycyjne jako docelowego rozwiązania. Dodatkowy obwód z własnym bezpiecznikiem i przekaźnikiem jest czytelniejszy oraz łatwiejszy do późniejszej diagnostyki.

Co z alternatorem?

Alternator nie powinien być oceniany wyłącznie na podstawie prądu znamionowego. Wartość podana na obudowie oznacza maksymalną wydajność w określonych warunkach, a nie zapas dostępny przez cały czas. Przy niskich obrotach część energii pobierają już światła, wentylator, ogrzewanie i pozostałe odbiorniki ciągnika.

Przykładowo alternator 14 V i 45 A stosowany w ciągnikach Ursus C-330 oraz C-330M ma zasilać całą instalację i ładować akumulator. Jeżeli zamontujesz lampy o łącznej mocy 200 W, będą potrzebowały około 17 A. W praktyce może to mocno ograniczyć zapas prądu przy niskich obrotach silnika.

Przed montażem dużego zestawu zmierz napięcie instalacji i sprawdź, czy po włączeniu lamp nie spada wyraźnie. Jeśli alternator, przewody lub regulator napięcia są w złym stanie, najpierw napraw instalację. Przy kruszącej się izolacji albo niepewnych połączeniach lepiej zlecić montaż elektrykowi.

Lista kontrolna przed pierwszym uruchomieniem

• Bezpiecznik znajduje się blisko dodatniego bieguna akumulatora.
• Przewody nie dotykają kolektora, tłumika, paska ani wentylatora.
• Każde połączenie jest zaciśnięte, zaizolowane i zabezpieczone przed wodą.
• Włącznik w kabinie steruje przekaźnikiem, a nie zasila lamp bezpośrednio.
• Po kilku minutach pracy żaden konektor ani przewód nie jest wyraźnie gorący.
• Lampy nie powodują zaniku napięcia ani problemów z działaniem fabrycznego oświetlenia.

Najbezpieczniejszy układ to osobny obwód zasilany z akumulatora, bezpiecznik przy akumulatorze, przekaźnik i przewody dobrane do rzeczywistego prądu oraz długości wiązki. Dzięki temu dodatkowe lampy LED nie obciążają fabrycznego włącznika ani cienkich przewodów w kabinie.

Prace przy instalacji elektrycznej wykonujesz na własną odpowiedzialność. Jeśli nie masz pewności co do stanu alternatora, przekroju przewodów lub sposobu podłączenia, skorzystaj z pomocy elektryka samochodowego.
