Prawidłowe ustawienie TUZ pod konkretną maszynę polega na dopasowaniu kategorii zaczepu, geometrii ramion i długości cięgła górnego. Maszyna powinna pracować stabilnie, pozostawać wypoziomowana i kopiować teren zgodnie ze swoim przeznaczeniem, bez przeciążania podnośnika, ramy ani hydrauliki.
Dlaczego regulacja TUZ ma znaczenie?
Dobrze ustawiony trzypunktowy układ zawieszenia ogranicza poślizg i niepotrzebne obciążenie ciągnika, co może przełożyć się na mniejsze zużycie paliwa. Maszyna utrzymuje właściwy kąt pracy, a jej elementy robocze równomiernie wykorzystują swój potencjał.
Nieprawidłowa geometria powoduje nierówną głębokość pracy, gorsze kopiowanie terenu i szybsze zużycie sworzni, otworów oraz elementów roboczych. Przy ciężkich maszynach może również przeciążyć ramiona TUZ lub tylną oś ciągnika.
Jak dobrać kategorię TUZ?
Najpierw porównaj kategorię zaczepu maszyny z kategorią podnośnika ciągnika. TUZ jest standaryzowany między innymi przez ISO 730, ale sama zgodność średnicy sworzni nie wystarcza. Trzeba sprawdzić także udźwig, rozstaw ramion, zakres podnoszenia i masę maszyny.
| Kategoria TUZ | Średnica sworznia dolnego (mm) | Średnica sworznia górnego (mm) |
|---|---|---|
| I | 22 | 19 |
| II | 28 | 25 |
| III | 37 | 32 |
| IV | 50 | 45 |
Maszynę o innej kategorii można połączyć za pomocą właściwych adapterów lub wymiennych sworzni, ale nie wolno traktować ich jako sposobu na zwiększenie udźwigu. Po zastosowaniu przejściówki nadal obowiązują ograniczenia słabszego elementu zestawu. Przykładowo standardowa wieża maszyn Rolmako na przedni TUZ jest wykonywana w kategorii II, natomiast ciężkie maszyny uprawowe mogą wymagać kategorii III lub IV.
Jak ustawić TUZ krok po kroku?
Regulację wykonuj na równej, stabilnej nawierzchni. Maszyna powinna być opuszczona, silnik wyłączony, a elementy ruchome zabezpieczone przed przypadkowym uruchomieniem. Podczas podpinania nikt nie powinien przebywać między ciągnikiem a maszyną.
- Podłącz ramiona dolne – ustaw ciągnik na wprost maszyny, zgraj kule lub haki z punktami zaczepowymi i podepnij oba ramiona. Załóż sworznie oraz ich zabezpieczenia. Przy hakach automatycznych, takich jak CBM, sprawdź wzrokowo, czy każdy zatrzask całkowicie objął sworzeń.
- Ustaw cięgło górne – skracanie lub wydłużanie śruby rzymskiej zmienia kąt maszyny względem podłoża. Na płaskim terenie ustaw narzędzie zgodnie z instrukcją producenta, zwykle tak, aby rama była wypoziomowana w pozycji roboczej. Zbyt krótkie cięgło może unosić tylną część maszyny i zmieniać kąt natarcia.

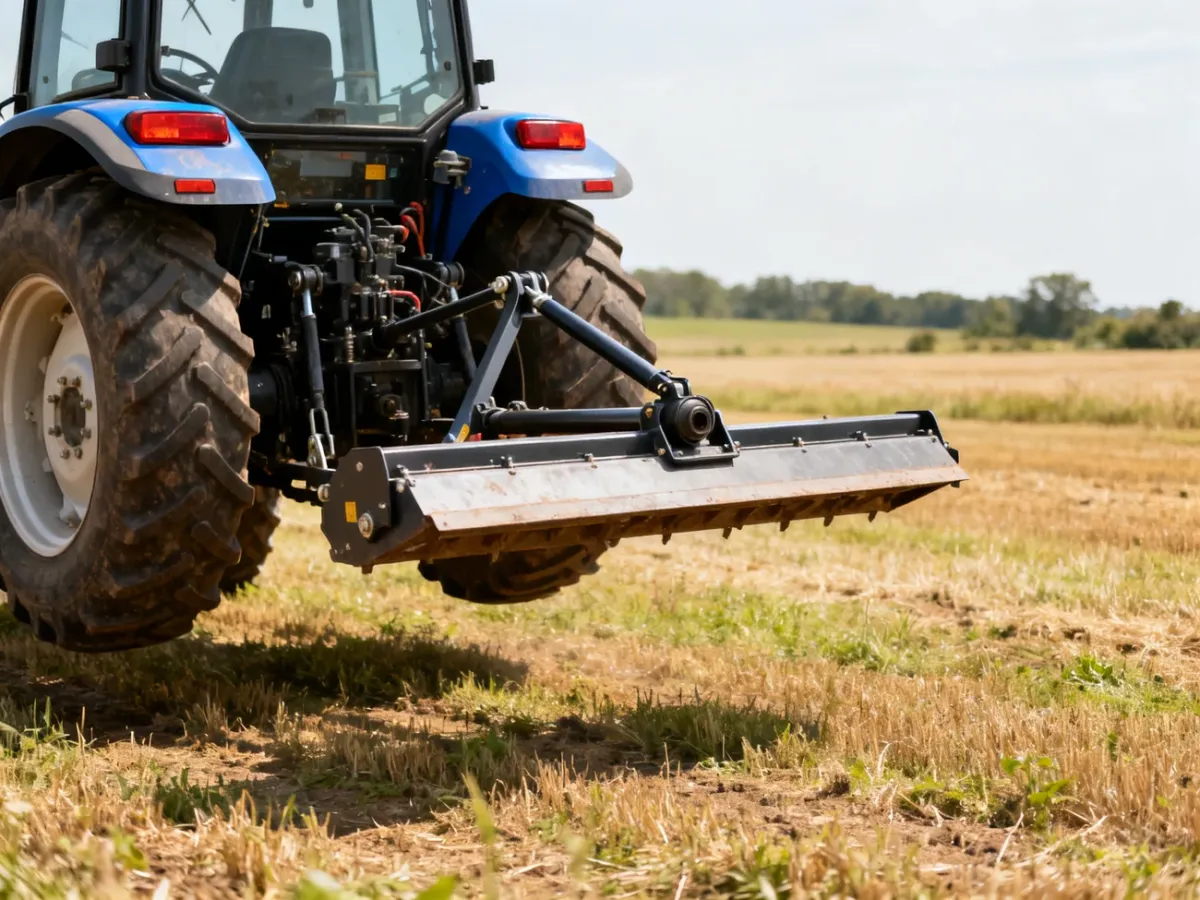

- Sprawdź geometrię w pozycji podniesionej – unieś maszynę na niewielką wysokość i upewnij się, że nie dotyka opon, błotników ani wałka WOM. Ramiona powinny podnosić się równomiernie, a cięgło górne nie może pracować pod skrajnym kątem.
- Ustaw stabilizatory boczne – ogranicz boczne przemieszczanie maszyny podczas transportu. W pracy polowej nie zawsze powinny być zablokowane całkowicie. Narzędzie potrzebujące kopiowania nierówności może wymagać niewielkiego kontrolowanego luzu, zgodnie z instrukcją producenta.
- Sprawdź luzy i zabezpieczenia – porusz opuszczoną maszyną w zakresie dopuszczalnym przez konstrukcję. Nie powinno być nadmiernego luzu na sworzniach, hakach ani stabilizatorach. Po każdej zmianie ustawienia ponownie załóż zawleczki i sprawdź gniazda hydrauliczne.

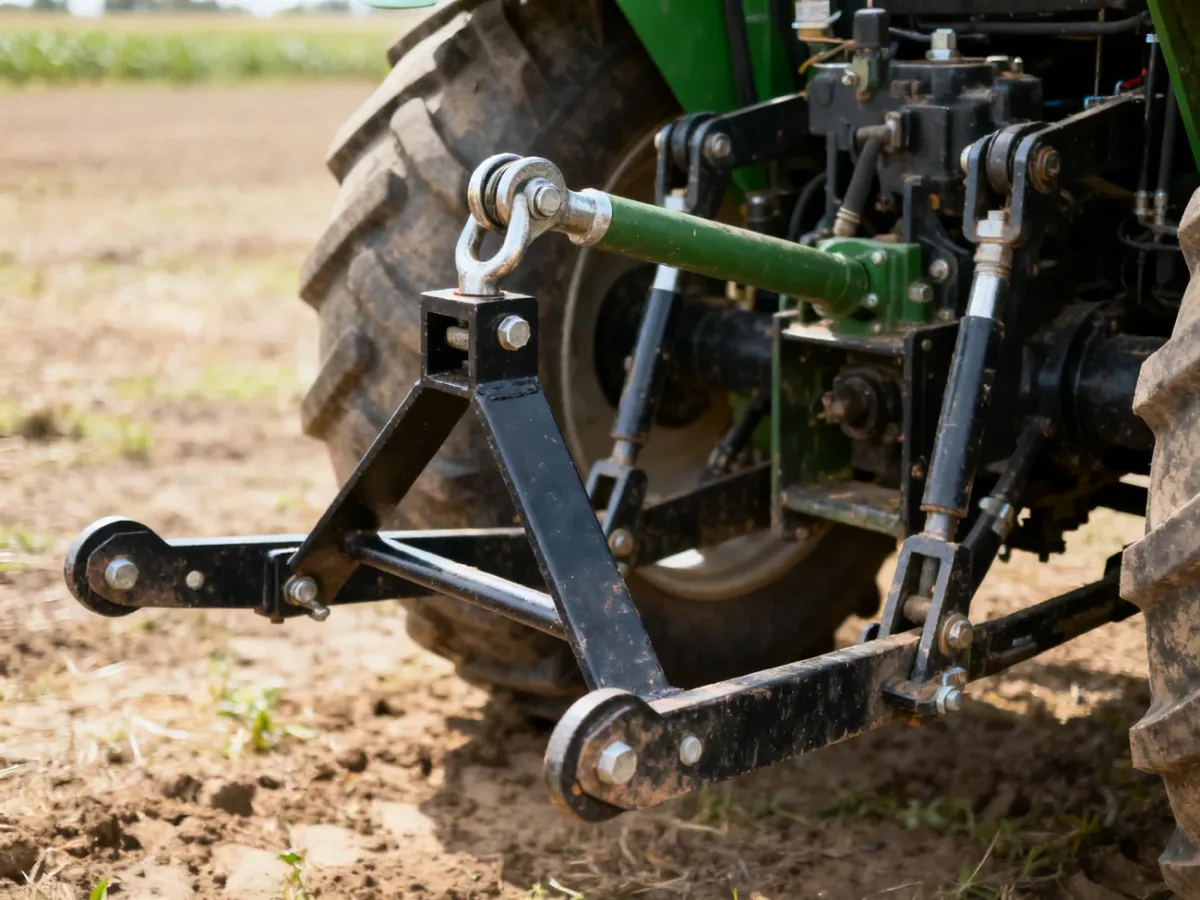

Cięgło górne wpływa przede wszystkim na kąt natarcia oraz poziomowanie maszyny. Ramiona dolne ustalają jej wysokość, a stabilizatory kontrolują ruch poprzeczny. Te trzy elementy trzeba regulować jako jeden układ, a nie niezależnie od siebie.
Regulacja pozycyjna, siłowa czy pływająca?
Regulacja pozycyjna utrzymuje ramiona na określonej wysokości. Sprawdza się przy maszynach, które mają pracować na stałym położeniu względem ciągnika, na przykład przy lekkim wale, kosiarce lub narzędziu pracującym nad podłożem.
Regulacja siłowa reaguje na opór gleby. Gdy opór rośnie, podnośnik może unieść maszynę, a po jego zmniejszeniu ponownie ją zagłębić. Ten tryb wykorzystuje się przede wszystkim przy orce i innych pracach, w których ważne jest ograniczenie przeciążenia oraz utrzymanie względnie stałego obciążenia ciągnika.
Funkcja pływająca pozwala maszynie swobodniej kopiować nierówności. Przydaje się na falistym terenie, podczas pracy z pługiem do śniegu, wałem czołowym lub narzędziem, które powinno opierać się na własnych płozach czy wałach. Nie stosuj jej automatycznie przy głębokiej uprawie, gdy narzędzie musi utrzymywać określoną głębokość.
Dobór trybu zależy od rodzaju pracy, masy maszyny i warunków na polu. Instrukcja ciągnika może określać, jak ustawić czułość regulacji siłowej oraz kiedy korzystać z pozycji mieszanej.
Nie dociągaj cięgien „na sztywno” bez potrzeby. Zbyt mocne napięcie stabilizatorów lub cięgła może przenosić udary bezpośrednio na ramę ciągnika, sworznie i korpus maszyny. W trudnym terenie może to doprowadzić do uszkodzenia połączenia.
Przed rozpoczęciem pracy sprawdź też balastowanie. Ciężka maszyna zawieszona z tyłu może odciążyć przednią oś i pogorszyć kierowanie, a ciężki osprzęt na przednim TUZ zwiększa obciążenie przedniego mostu. Balast dobieraj do zaleceń producenta ciągnika, uwzględniając masę maszyny i jej odległość od punktów zawieszenia.
Kontrola przed wyjazdem w pole
Przed rozpoczęciem pracy odhacz wszystkie punkty kontroli:
- Sprawdź, czy sworznie, haki i zawleczki są prawidłowo zapięte.
- Potwierdź zgodność kategorii TUZ oraz wystarczający udźwig ciągnika.
- Upewnij się, że maszyna jest wypoziomowana, a cięgło górne nie pracuje na końcu zakresu.
- Sprawdź, czy stabilizatory mają ustawiony właściwy luz albo blokadę transportową.
- Skontroluj długość wałka WOM, osłony i zakres jego pracy przy podnoszeniu.
- Wykonaj próbę podnoszenia i opuszczania bez osób w strefie między ciągnikiem a maszyną.
Jeśli pojawiają się pęknięcia ramy, nietypowe ugięcia, wycieki oleju lub problemy z utrzymaniem pozycji, przerwij pracę. Uszkodzenia konstrukcji i usterki hydrauliki wymagają oceny serwisu, ponieważ dalsza regulacja nie usunie przyczyny problemu.
