Regulację luzu zaworowego w silniku ciągnika wykonuje się na całkowicie zimnym silniku, po ustawieniu tłoka w Górnym Martwym Punkcie na suwie sprężania. Luz mierzy się szczelinomierzem i ustawia zgodnie z instrukcją konkretnego silnika, ponieważ wartości dla zaworów ssących i wydechowych mogą się różnić.
Dlaczego luz zaworowy ma znaczenie?
Układ rozrządu steruje dopływem powietrza do cylindrów i odprowadzaniem spalin. Luz zaworowy zapewnia, że po rozgrzaniu elementów zawór nadal całkowicie się zamyka. Zbyt mała szczelina może powodować niedomykanie zaworu, utratę kompresji, przegrzewanie i wypalenie gniazda. Zbyt duży luz powoduje metaliczne stukanie, opóźnione otwieranie zaworów, spadek mocy i szybsze zużycie dźwigienek oraz krzywek wałka rozrządu.
Nie należy przyjmować jednej wartości dla wszystkich ciągników. Parametr zależy od modelu silnika, konstrukcji rozrządu i warunków pomiaru. Przed rozpoczęciem pracy sprawdź instrukcję obsługi lub dokumentację serwisową danego ciągnika.
Jakie narzędzia są potrzebne?
Przygotuj narzędzia oraz części potrzebne do zdjęcia pokrywy zaworów:
- Szczelinomierz z listkami odpowiadającymi wymaganym wartościom.
- Zestaw kluczy płaskich i nasadowych.
- Śrubokręt płaski do przytrzymania śruby regulacyjnej.
- Nową uszczelkę pokrywy zaworów, jeśli stara jest twarda, uszkodzona lub odkształcona.
Ciągnik ustaw na równym podłożu, wyłącz silnik, zaciągnij hamulec i zabezpiecz maszynę przed przypadkowym uruchomieniem. Silnik musi być całkowicie zimny, chyba że producent wyraźnie przewidział pomiar na ciepło.
Jak wyregulować luz zaworów krok po kroku?
GMP, czyli Górny Martwy Punkt, to najwyższe położenie tłoka. Do regulacji danego cylindra tłok powinien znajdować się w GMP na suwie sprężania, gdy oba zawory są zamknięte. Nie wystarczy samo ustawienie znaku na kole zamachowym, dlatego trzeba sprawdzić także położenie zaworów.

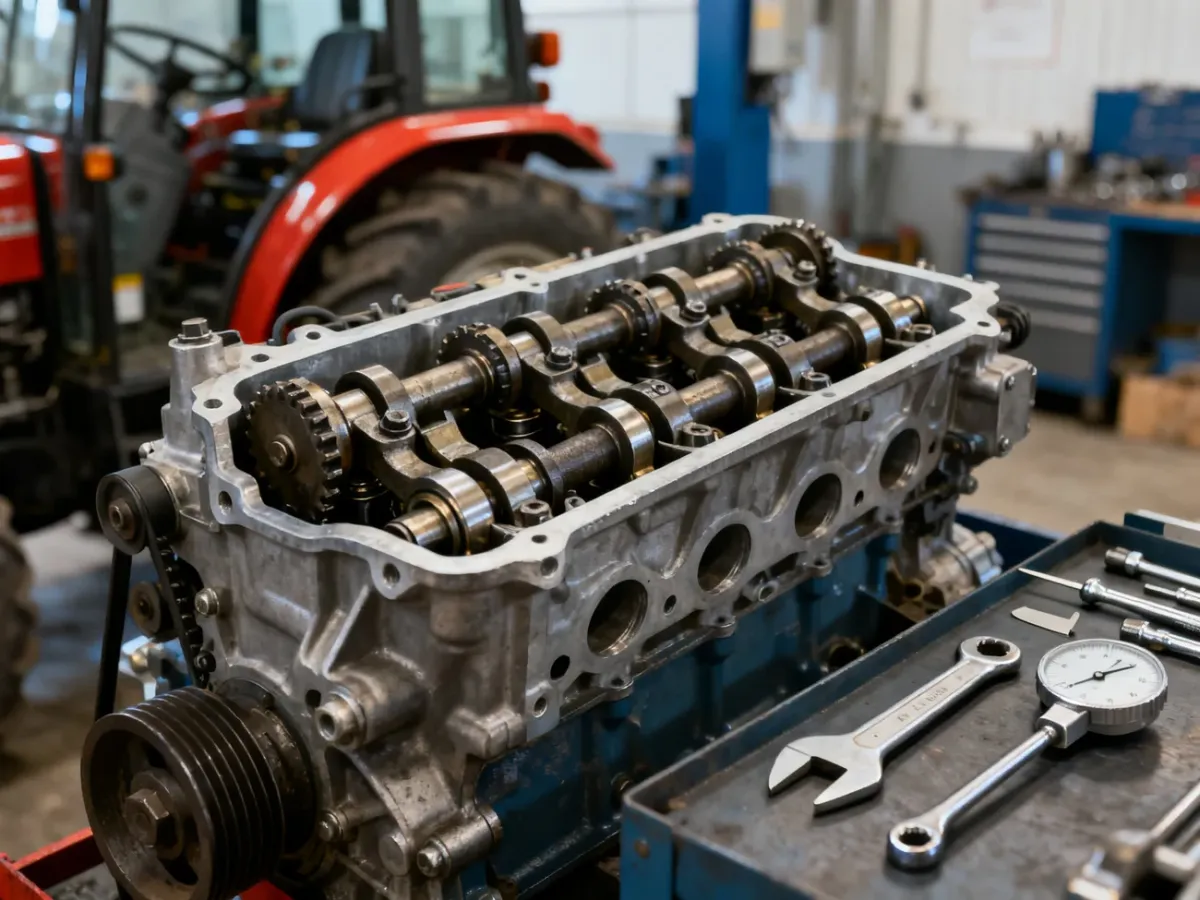

- Zdejmij elementy utrudniające dostęp do pokrywy zaworów, a następnie odkręć i zdejmij pokrywę. Oczyść okolice głowicy, aby brud nie dostał się do mechanizmu.
- Ustal kolejność zapłonu podaną dla danego silnika. Wpływa ona na kolejność ustawiania tłoków i zaworów. Nie kopiuj kolejności z innego modelu ciągnika.
- Obracaj wałem korbowym w kierunku pracy silnika, korzystając z oznaczeń na kole zamachowym lub kole pasowym. Ustaw znak GMP dla pierwszego cylindra.
- Sprawdź, czy pierwszy cylinder znajduje się na suwie sprężania. Obie dźwigienki powinny mieć wtedy luz, a zawory powinny pozostawać zamknięte. Jeśli jeden z zaworów jest otwarty, obróć wał o pełny obrót.

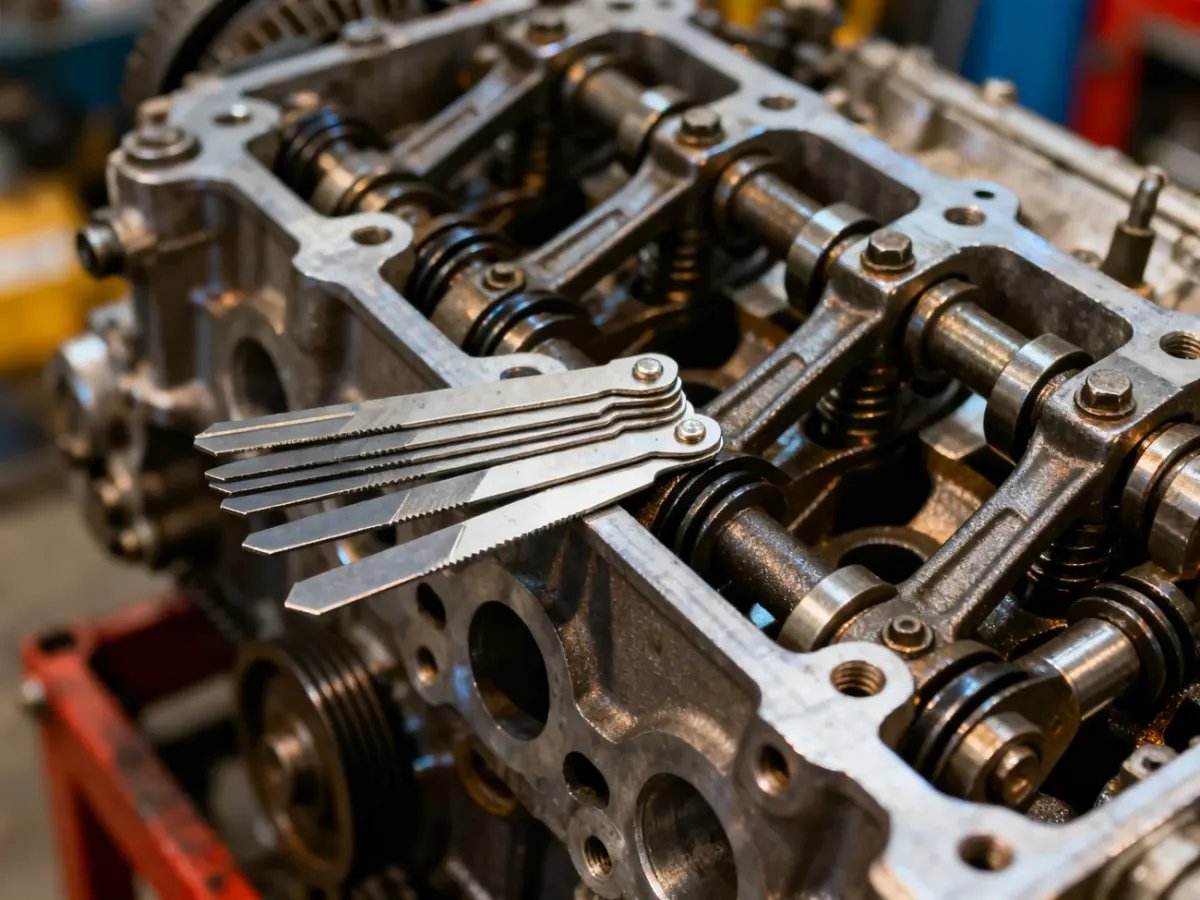

- Najpierw zmierz luz, nie reguluj automatycznie każdego zaworu. Wsuń listek szczelinomierza między końcówkę trzonka zaworu a dźwigienkę. Prawidłowy listek powinien przesuwać się z lekkim, wyczuwalnym oporem.

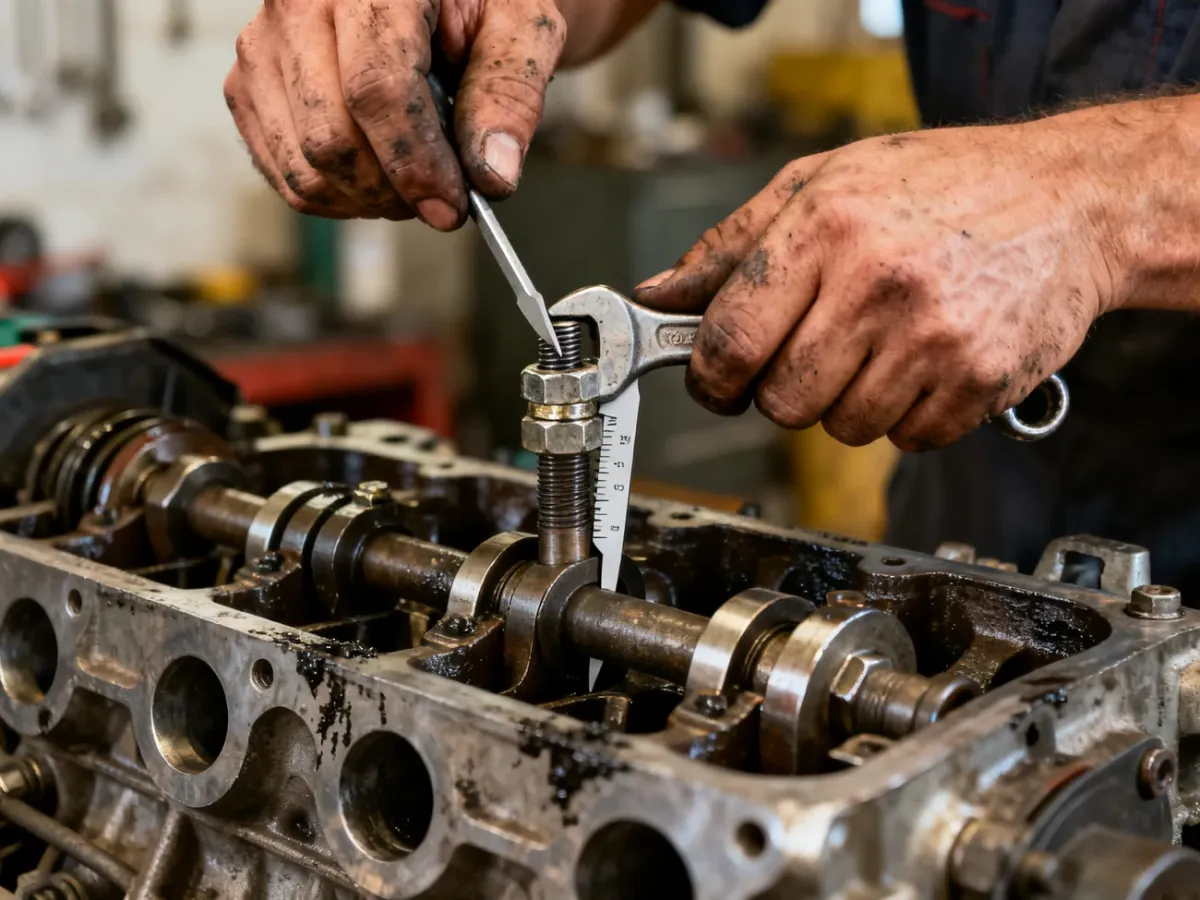

- Jeżeli pomiar jest nieprawidłowy, poluzuj nakrętkę kontrującą. Przytrzymaj śrubę regulacyjną śrubokrętem i obracaj ją do uzyskania wartości zapisanej w instrukcji.
- Trzymając śrubę regulacyjną w ustalonym położeniu, dokręć nakrętkę kontrującą. Dokręcanie może zmienić ustawiony luz, dlatego po kontrowaniu ponownie włóż szczelinomierz i sprawdź pomiar.
- Obracaj wałem zgodnie z instrukcją, ustawiając kolejne cylindry w GMP na suwie sprężania. Reguluj zawory według kolejności zapłonu, a nie według przypadkowej kolejności ich położenia na głowicy.
- Po zakończeniu obróć wałem ręcznie przez pełny cykl i ponownie sprawdź ustawienia. Zamontuj pokrywę z nową uszczelką, dokręcając ją równomiernie.
W silnikach z popychaczami hydraulicznymi procedura może wyglądać inaczej, ponieważ luz jest częściowo kasowany automatycznie. W takim przypadku stosuj wyłącznie metodę przewidzianą przez producenta.
Jakie powinny być wartości luzów?
Poniższe zestawienie pokazuje wartości spotykane w wybranych konstrukcjach, ale nie jest uniwersalną tabelą dla wszystkich ciągników. Przed regulacją porównaj je z instrukcją konkretnego silnika.
| Model lub typ silnika | Zawór ssący (mm) | Zawór wydechowy (mm) |
|---|---|---|
| Ursus C-360 – zakres podawany w materiałach serwisowych | 0,18–0,22 | 0,28–0,32 |
| Perkins w wybranych zastosowaniach – silnik zimny | 0,30, jeśli taką wartość przewiduje dokumentacja danego wariantu | |
| Inne silniki ciągnikowe | Wyłącznie według instrukcji | Wyłącznie według instrukcji |
Nie stosuj wartości orientacyjnych, gdy nie znasz modelu i wariantu silnika. W niektórych instrukcjach podaje się osobne wartości dla silnika zimnego i rozgrzanego. Różnica między zaworem ssącym a wydechowym również nie jest przypadkowa, dlatego nie wolno zamieniać tych parametrów.
Jak rozpoznać błędną regulację?
Po uruchomieniu silnika nasłuchuj jego pracy i zwróć uwagę na reakcję pod obciążeniem. Typowe objawy nieprawidłowego ustawienia to:
- Metaliczne klepanie spod pokrywy zaworów, zwykle związane ze zbyt dużym luzem.
- Trudności z rozruchem, nierówna praca lub spadek mocy, które mogą wskazywać na zbyt mały luz.
- Przegrzewanie silnika i utrata kompresji przy zaworze, który nie domyka się prawidłowo.
- Wyraźnie zwiększone zużycie paliwa albo nierówna praca jednego cylindra.
Jeśli po regulacji objawy nie znikają, nie zmniejszaj ani nie zwiększaj luzu na wyczucie. Sprawdź ponownie GMP, kolejność zapłonu, wartości w dokumentacji i stan elementów rozrządu. Gdy nie możesz jednoznacznie ustalić położenia tłoka lub konstrukcja ma popychacze hydrauliczne, bezpieczniej zlecić regulację serwisowi.
Czy można regulować zawory na ciepłym silniku?
Tylko wtedy, gdy instrukcja danego silnika wyraźnie przewiduje taką procedurę i podaje osobne wartości. W większości ciągników pomiar wykonuje się na zimno, ponieważ temperatura zmienia wymiary elementów i może zafałszować wynik. Po zakończeniu pracy sprawdź szczelność pokrywy oraz równą pracę silnika.
Najważniejsze są trzy rzeczy: zimny silnik, prawidłowe GMP i wartość luzu odczytana z dokumentacji konkretnego modelu.
Prace przy układzie rozrządu wymagają dokładności. W razie braku doświadczenia lub niepewności co do procedury skorzystaj z instrukcji serwisowej albo pomocy mechanika.
